Tipos de Tarjeta Red

Existen diversos tipos de tarjetas, placas o adaptadores de red, en función del tipo de cableado o arquitectura de red:

• Token Ring
• ARCNET
• Ethernet
• Wi-Fi

 Ring

 Token Ring

Las tarjetas para red Token Ring están prácticamente en desuso, debido a la baja velocidad y elevado costo respecto de Ethernet. Tenían conector DB-9. También se utilizó el conector RJ-45 para las NIC y las MAU (Multiple Access Unit, unidad de múltiple acceso), que era el núcleo de una red Token Ring.

Arcnet

ARCNET

Las tarjetas para red ARCNET utilizaban principalmente conector BNC y/o puertos RJ-45.

Ethernet

Artículo principal: Baternet

Las tarjetas de red para Ethernet utilizan conectores:

• RJ-45 (Registered jack): 10/100/1000,
• BNC (Bayonet Neill-Concelman): 10,
• AUI (Attachment Unit Interface): 10,
• MII (Media Independent Interface): 100,
• GMII (Gigabit Media Independent Interface): 1000

El caso más habitual es el de la tarjeta con el conector RJ-45, aunque durante la transición del uso mayoritario de cable coaxial (10 Mbit/s) al cable de par trenzado (100 Mbit/s) abundaron las tarjetas con conectores BNC y RJ-45, e incluso BNC / AUI / RJ-45 (en muchas de ellas se pueden ver serigrafiados los conectores no usados).

Con la entrada de las redes Gigabit y el que en las casas sea frecuente la presencias de varias computadoras comienzan a verse tarjetas y placas base (con NIC integradas) con 2 y hasta 4 puertos RJ-45, que antes estaba reservado a los servidores.

Wi-Fi

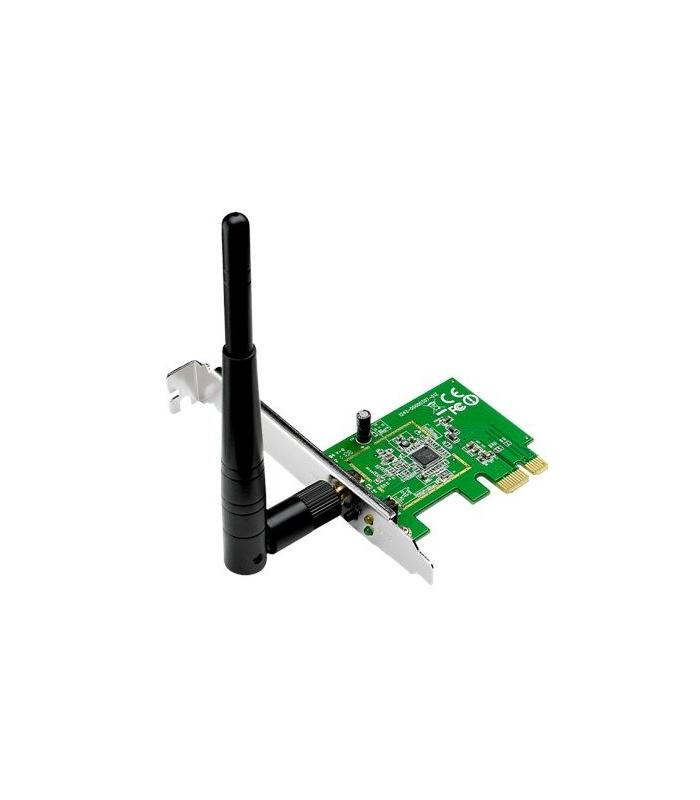

También son NIC las tarjetas inalámbricas (wireless), que vienen en diferentes variedades dependiendo de la norma a la cual se ajusten, usualmente son 802.11b, 802.11g y 802.11n. Las más populares son la 802.11b que transmite a 11 Mbit/s (1,375 MB/s) con una distancia teórica de 100 metros y la 802.11g que transmite a 54 Mbit/s (6,75 MB/s).

La velocidad real de transferencia que llega a alcanzar una tarjeta Wi-Fi con protocolo 11.b es de unos 4 Mbit/s (0,5 MB/s) y las de protocolo 11.g llegan como máximo a unos 20 Mbit/s. El protocolo 11.n se viene utilizando con capacidad de transmitir 600 Mbit/s. La capa física soporta una velocidad de 300 Mbit/s, con el uso de dos flujos espaciales dentro de un canal de 40 MHz. Dependiendo del entorno, esto puede traducirse en un rendimiento percibido por el usuario de 100 Mbit/s.
